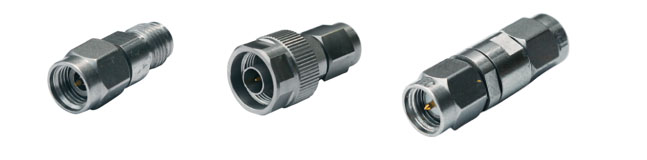

互连器件(转接器)

麦斯科技提供全系列,全接头类型精密级、校准级、通用级转接器,产品具有低驻波、低损耗、耐用性久等特点。

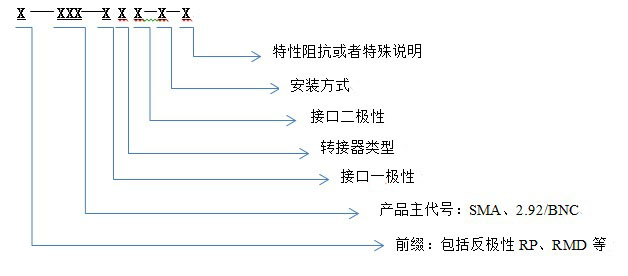

连接器命名规则:(特殊需求请说明!)

1.1 特性阻抗:一般特性阻抗 50Ω不标,75Ω标75 ;如果出现阻抗变换则表示为:50/75 或者75/50 ;

1.2 接口极性: 插针:J 或M(Male) ; 插孔:K或F (Female);

1.3转接器类型: 直通式:不标 ; 90°弯式:W ;弧度:R ;

1.4 安装方式: 法兰盘:F; 螺母型法兰:Y ;

1.5其他特殊说明:暂不归统 ;

1.6前缀:根据不同的产品(主要针对RP反极性而言,不标注代表无此项要求)

Eg1:SMA-JJF

表征:系列内SMA转接器;SMA(公)-SMA(公);阻抗50Ω、法兰盘安装。

Eg2:2.4/SMA-MWF

表征:系列间转接器;2.4mm(公)-SMA(母);90°直角;阻抗50Ω。
