系统定制
北京麦斯科技有限公司提供射频测试和测量解决方案，配套系统等，产品包括射频测量子系统、射频/微波器件及客户定制化的测试系统。
多通道射频开关网络包含4台6×18开关矩阵及1台定制型开关矩阵（频率范围DC-40GHz），完成被测微波模块的功能和测试需求。
案例一：
6×18开关矩阵实物图

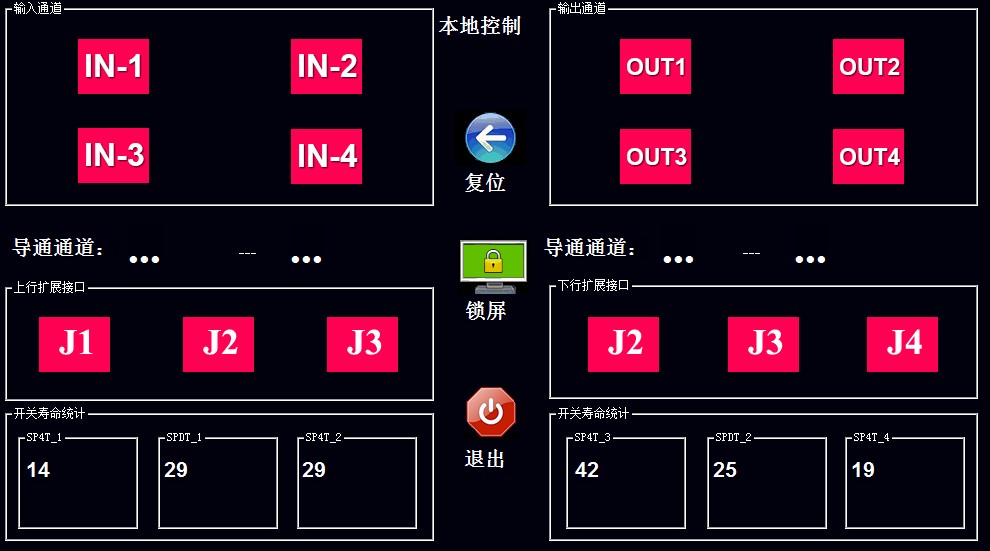

定制型开关矩阵通道控制界面
- 频率范围：DC~40GHz
- 最大功率：2W
- 各端口驻波比：≤1.3:1 DC-12GHz，
≤1. 5:1 12GHz-18GHz
≤1.7:1 18GHz-32GHz
≤1.9:1 32GHz-40GHz
- 插入损耗：≤5dB DC~18GHz
≤8dB 18GHz~40GHz
- LAN口控制，配有触摸液晶屏，操作简单
案例二：
型号 |
通带范围(I.L<1dB) |
截止频率Fc(I.L<3dB) |
阻带范围(I.L>30dB) |
应用举例 |
SFL-1 |
F1: dc-32MHz
F2: dc-190MHz
F3: dc-400MHz
F4: dc-520MHz
F5: dc-900MHz
F6: dc-1400MHz |
35MHz
210MHz
440MHz
570MHz
990MHz
1650MHz |
55-200MHz
300-800MHz
600-1800MHz
800-2000MHz
1500-2000MHz
2600-6000MHz |
HF
VHF(137-175MHz)
UHF(350-370MHz)
UHF(400-470MHz)
800MHz集群
GPS |
型号 |
通带范围(I.L<1dB) |
Fc(I.L<3dB) |
阻带范围(I.L>30dB) |
应用举例 |
SFH-2 |
F1: 1.7 -3.8GHz
F2: 3.0-9.0GHz
F3: 3.4-10.0GHz
F3: 5.0-10.0GHz
F4: 6.3-13GHz
F5: 12.4-18GHz |
1.32GHz
2.70GHz
3.10GHz
4.40GHz
6.01GHz
12.00GHz |
dc-0.96GHz
dc-2.2GHz
dc-2.5GHz
dc-3.7GHz
dc-5.2GHz
dc-11.0GHz |
CDMA,GSM
DCS1800,WCDMA.TD-SCDMA
W-LAN, Bluetooth
Wi-MAX
Band C
Band Ku |
案例三：
PM2000系列大信号S参数测量系统。可以测量无源和有源器件在大功率状态下的S参数测量以外，系统还具备大功率条件下的用户所关心的测试功能：
- √ 测量功率放大器和无源器件在不同功率等级下的S11；
- √ 测量功率放大器在不同输出功率时的增益及其变化量；
- √ 测量无源器件在不同功率等级下的S21参数及其变化量（功率系数）；
- √ 评估无源器件在大功率持续作用下温度的变化以及烧穿分析；
- √ 测量各向异性器件（铁氧体隔离器）在大功率条件下的反向隔离及其变化量；
- √ 测量功率放大器的反向隔离及其变化量；
案例四：
6×4/4×6开关矩阵（频率范围DC-40GHz）的设计目的是配Ka有源部件调测系统，完成被测微波模块的功能和测试需求。
6×4/4×6开关矩阵实物图

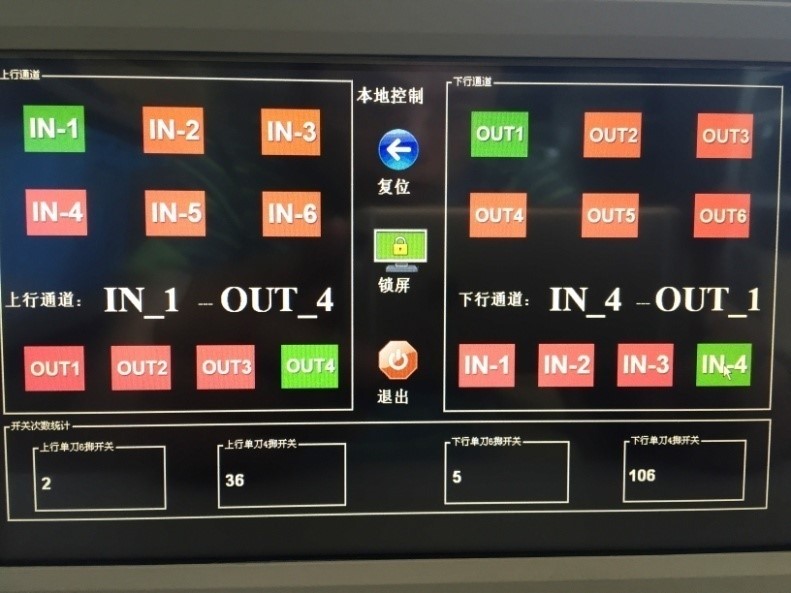

6×4/4×6开关矩阵通道控制界面
- 频率范围：DC~40GHz
- 最大功率：2W
- 各端口驻波比： DC-12GHz，≤1.6:1；12GHz-25GHz≤1.7:1 ；25GHz-32GHz≤1.9:1；32GHz-40GHz
- 插入损耗：≤10dB
- 校准前各通路相位一致性：≤±5°@DC-3GHz
≤±10°@3GHz -6GHz； ≤±15°@6GHz -12GHz；
≤±30°@12GHz -24GHz； ≤±40°@24GHz -40GHz
- 各个通道多次切换一致性（同频点）：相位：≤±10°
幅度≤±0.5dB
- LAN口控制，配有触摸液晶屏，操作简单
